راهنمای جامع و کامل اجرای وال مش در دیوارهای بلوک سیمانی

مفهوم وال مش و نقش آن در لرزه‌خیزی دیوارهای غیرسازه‌ای

دیوارهای غیرسازه‌ای، به‌ویژه دیوارهای ساخته‌شده از بلوک سیمانی، از جمله بخش‌هایی از ساختمان هستند که در زمان وقوع زلزله بیشترین آسیب‌پذیری را دارند. در رویکردهای گذشته، برای مهار برون‌صفحه‌ای این دیوارها از وادارها و تیرچه‌های فلزی (وال پست سنتی) استفاده می‌شد. اما حوادث زلزله‌های اخیر نشان داد که این روش سنتی نه‌تنها هزینه فراوانی به پروژه فرض می‌سازد، بلکه به دلیل عدم ایجاد یکپارچگی کافی در سطح دیوار، در بسیاری از موارد دچار شکست و نهایتاً تخریب کامل می‌شود.

در این میان، ظهور سیستم وال مش به عنوان یک راهکار مدرن و کاملاً مهندسی‌شده، تحولی بنیادین در صنعت مقاوم‌سازی ایجاد کرد. وال مش به سیستم تسلیح دیوار با استفاده از شبکه‌ای از نوارهای مش فایبرگلاس به همراه پلاستر ویژه گفته می‌شود. این روش مبتنی بر لایه کامپوزیتی ماتریس سیمانی یا گچی بوده که دیوار را در برابر نیروهای جانبی ناشی از زلزله و باد مهار می‌سازد.

چرا وال پست سنتی پاسخگوی نیازهای سازه‌ای امروز نیست؟

اجرای وال پست‌های فلزی نیازمند جوشکاری‌های سنگین، اتصال به تیرها و ستون‌ها، نصب نبشی‌ها و پرداخت هزینه‌های گزاف برای تأمین آهن‌آلات است. علاوه بر هزینه بالا، این روش وزن مرده سازه را افزایش داده و به دلیل تمرکز نقطه لنگر در محل اتصال فلز، ترک‌های زیادی را بر روی نازک‌کاری ایجاد می‌کند. عدم تسلیح سرتاسری سطح دیوار در وال پست فلزی، نقطه ضعف اصلی آن به شمار می‌رود.

مزایای ساختاری وال مش در دیوارهای بلوک سیمانی

بلوک‌های سیمانی به دلیل بافت متخلخل و زاویه‌دار خود، بستر بسیار مناسبی برای گیرش پلاسترهای پایه سیمانی و گچی فراهم می‌کنند. هنگامی که مش فایبرگلاس بر روی دیوار بلوک سیمانی قرار گرفته و با پلاستر پوشانده می‌شود، یک لایه کامپوزیتی یکپارچه تشکیل می‌دهد که تمام سطح دیوار را تحت تسلیح قرار می‌دهد.

• توزیع یکنواخت تنش: بر خلاف وال پست سنتی که نیرو را به نقاط محدود منتقل می‌کند، وال مش نیروهای وارد بر دیوار را در تمام سطح پخش می‌سازد.
• کاهش چشمگیر وزن سازه: حذف وادارهای فولادی سنگین باعث کاهش وزن مرده ساختمان تا حد زیادی می‌شود.
• حذف فرآیند جوشکاری: عدم نیاز به جوشکاری، ایمنی کارگاه را بالا برده و وابستگی به مجریان تخصصی جوش را از بین می‌برد.
• پوشش کامل ترک‌ها: انعطاف‌پذیری و مقاومت کششی بالای مش فایبرگلاس مانع از ایجاد ترک‌های سطحی در نازک‌کاری می‌شود.

به این ترتیب، وال مش به‌عنوان یک جایگزین نوین و تاییدشده، استانداردهای ایمنی دیوارهای بلوک سیمانی را به طور شگفت‌انگیزی ارتقا داده است.

آشنایی با الزامات مقررات ملی و پیوست ۶ آئین‌نامه ۲۸۰۰

تدوین پیوست ۶ آئین‌نامه طراحی ساختمان‌ها در برابر زلزله (استاندارد ۲۸۰۰) گامی بزرگ در جهت ساماندهی مهار دیوارهای غیرسازه‌ای بود. این آئین‌نامه با تکیه بر تحقیقات آزمایشگاهی و میدانی، استفاده از سیستم‌های کامپوزیتی شبکه الیاف (FRCM) یا همان وال مش را به عنوان یکی از مطمئن‌ترین روش‌های مهار دیوارهای غیرسازه‌ای از جمله دیوارهای ساخته‌شده با بلوک سیمانی تأیید نموده است.

بر طبق الزامات پیوست ۶، دیوارهای غیرسازه‌ای باید به‌گونه‌ای مهار شوند که در برابر نیروهای برون‌صفحه‌ای ناشی از زلزله پایداری کامل داشته و در عین حال از پیوند صلب با سازه اصلی جلوگیری شود تا تسلیم زودهنگام صورت نگیرد.

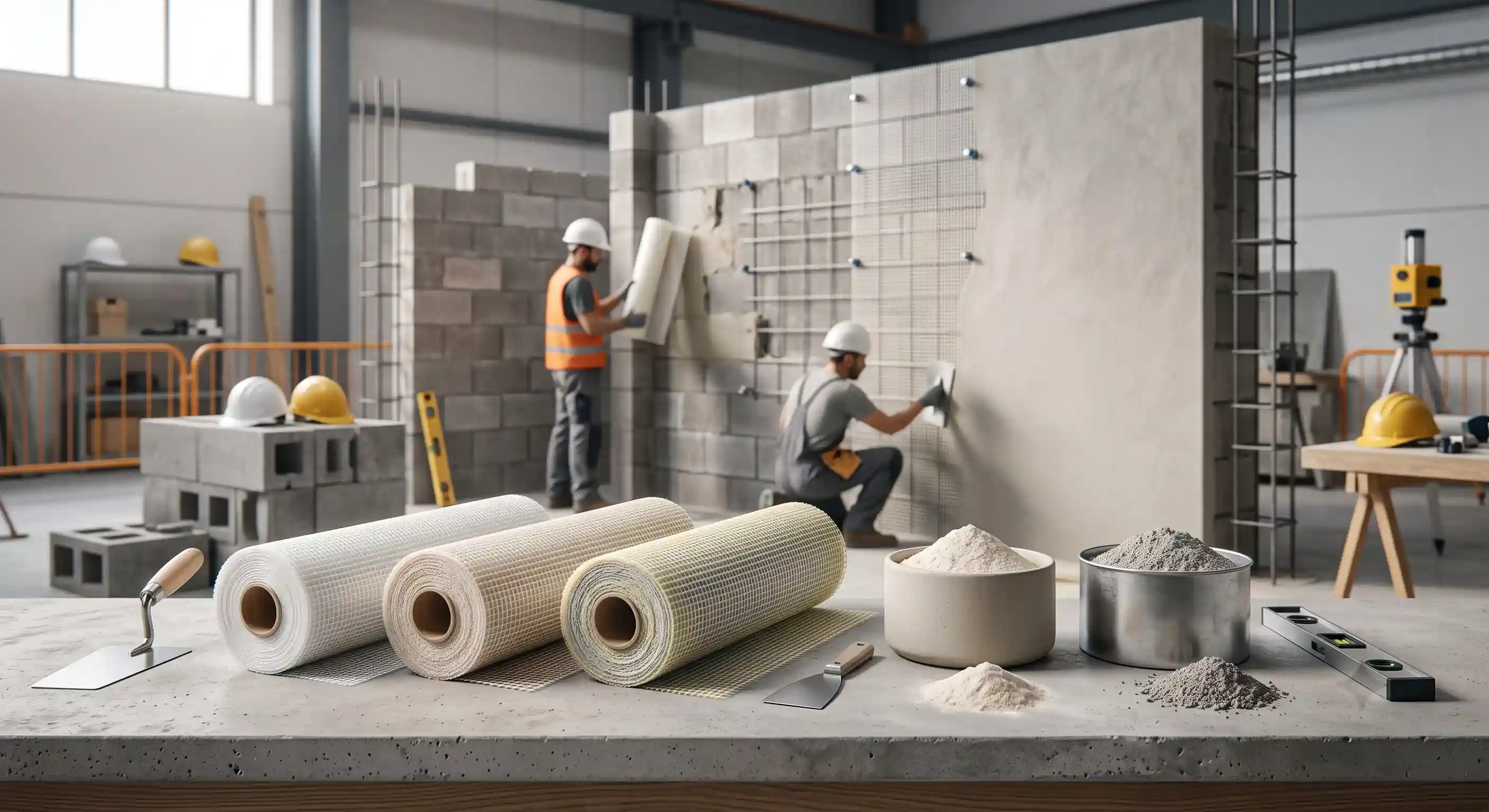

بندهای کلیدی آئین‌نامه در خصوص تسلیح دیوار با شبکه الیاف

پیوست ۶ آئین‌نامه ۲۸۰۰ الزامات صریحی برای طراحی و اجرای وال مش تعیین کرده است که توجه به آن‌ها برای کسب تأییدیه سازمان نظام مهندسی الزامی است:

• جداسازی دیوار از سازه اصلی: دیوار بلوک سیمانی نباید به ستون‌ها و سقف متصل شود. استفاده از فوم پلی‌استایرن یا یونولیت ضد حریق به ضخامت حداقل ۲.۵ سانتی‌متر در فواصل بین دیوار با ستون‌ها و سقف الزامی است.
• مقاومت کششی شبکه الیاف: مش فایبرگلاس مورداستفاده باید دارای مقاومت کششی استاندارد باشد. گرماژ و ابعاد چشمه‌ها باید بر اساس محاسبات مهندسی تعیین شوند.
• مقاومت در برابر محیط‌های قلیایی: از آنجا که پلاسترهای سیمانی دارای محیطی کاملاً قلیایی (pH بالا) هستند، الیاف فایبرگلاس حتماً باید دارای روکش مقاوم به قلیا (AR-Glass) با حداقل ۱۶ درصد اکسید زيركونيوم (ZrO2) باشند.
• پوشش کاملاً یکنواخت: نوارهای وال مش باید به درستی توسط پلاستر مخصوص مدفون شوند تا انتقال نیروی برشی بین دیوار و شبکه الیاف به نحو احسن صورت گیرد.

نحوه عملکرد وال مش در جداسازی دیوار از سقف و ستون

بر اساس آیین‌نامه ۲۸۰۰، وال مش با ایجاد یک صفحه تنیده و منسجم، به دیوار اجازه می‌دهد که در هنگام جابه‌جایی‌های جانبی سازه (Drift)، بدون تحمل فشارهای مستقیم ناشی از سقف یا ستون، رفتار شکل‌پذیر و پایداری از خود نشان دهد.

این جداسازی اصولی همراه با تسلیح سطحی توسط وال مش، خطر خردشدگی بلوک‌های سیمانی و سقوط ناگهانی آن‌ها را به صفر نزدیک می‌کند.

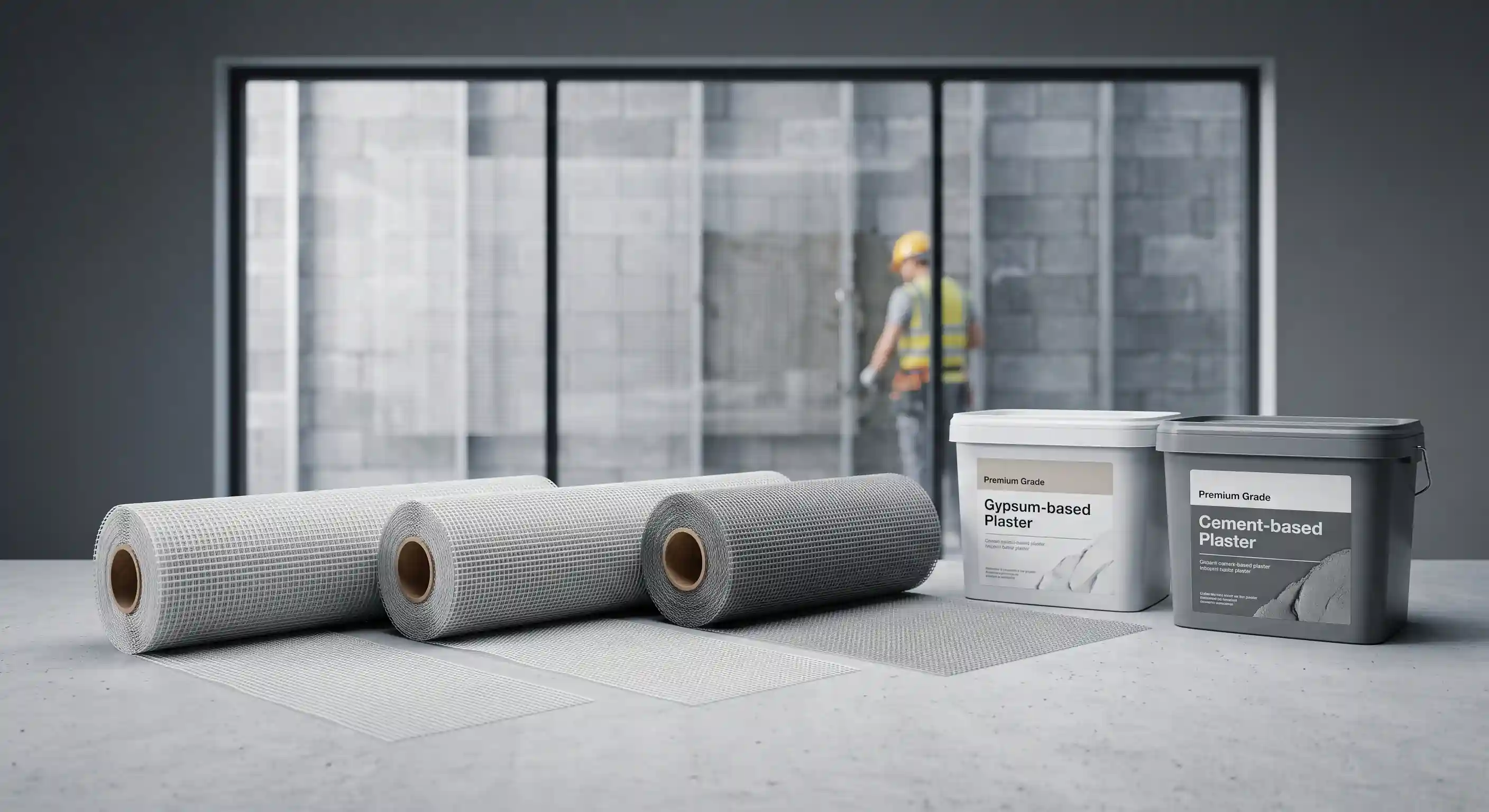

انتخاب متریال مناسب برای سیستم وال مش دیوارهای سیمانی

موفقیت عملکرد سیستم وال مش وابسته به کیفیت و تناسب اجزای تشکیل‌دهنده آن است. انتخاب درست مش فایبرگلاس و پلاستر متناسب با نوع دیوار، طول دهانه و شرایط آب‌وهوایی، تضمین‌کننده دوام و پایداری سازه خواهد بود. برای مشاهده جزئیات بیشتر و انتخاب دقیق اجزا می‌توانید از بخش محصولات نوین وال مش دیدن فرمایید.

انواع مش فایبرگلاس و کاربرد آن‌ها

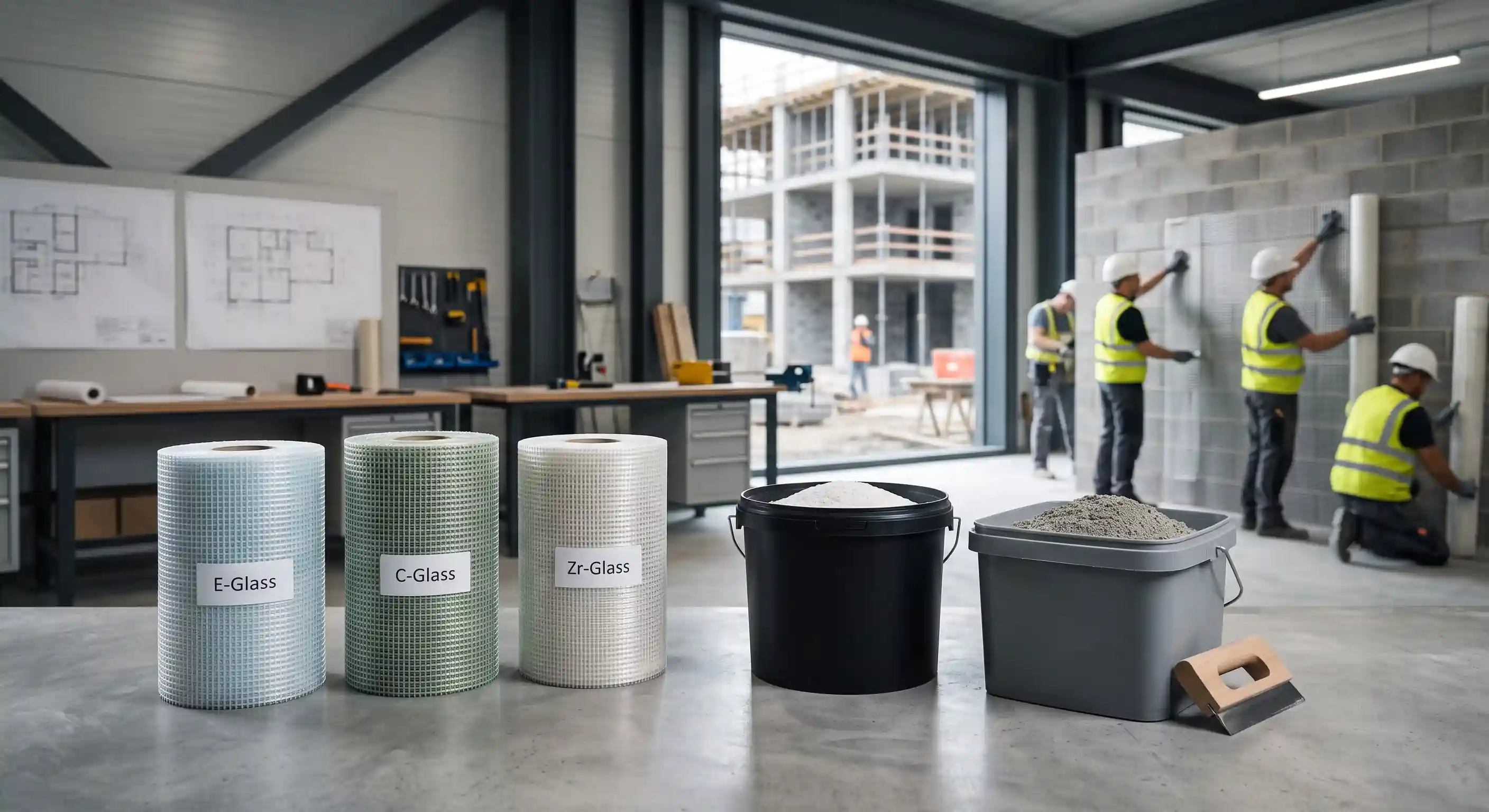

مش‌های فایبرگلاس بر اساس نوع الیاف و میزان مقاومت قلیایی دسته‌بندی می‌شوند. در دیوارهای بلوک سیمانی، انتخاب صحیح نوع مش اهمیت بالایی دارد:

۱. مش فایبرگلاس E-Glass: این نوع مش مقاومت بالایی دارد اما در برابر محیط‌های قلیایی ضعیف است. بنابراین صرفاً باید در پلاسترهای پایه گچی استفاده شود.
۲. مش فایبرگلاس C-Glass: دارای مقاومت نسبی در برابر مواد شیمیایی است اما برای محیط‌های بسیار قلیایی سیمان توصیه نمی‌شود.
۳. مش فایبرگلاس Zr-Glass (مقاوم به قلیا AR-Glass): این مش با دارا بودن درصد بالای اکسید زیرکونیوم، مقاومت خارق‌العاده‌ای در برابر محیط‌های قلیایی ملات سیمان دارد و انتخاب استاندارد برای دیوارهای بلوک سیمانی است.

انواع پلاستر وال مش

پلاسترها به عنوان ماتریس نگهدارنده الیاف عمل کرده و نقش انتقال نیرو را بر عهده دارند:

• پلاستر پایه سیمانی: این پلاستر حاوی سیمان، فیلرهای معدنی و افزودنی‌های پلیمری جهت افزایش چسبندگی است. این پلاستر بهترین گزینه برای دیوارهای بلوک سیمانی و فضاهای بیرونی یا مرطوب محسوب می‌شود.
• پلاستر پایه گچی: این نوع پلاستر برای نازک‌کاری‌های داخلی کاربرد دارد و سرعت گیرش بالایی ارائه می‌دهد.

جدول زیر مقایسه‌ای جامع میان اجزای مختلف سیستم وال مش ارائه می‌دهد:

برای دیوارهای بلوک سیمانی، ترکیب مش فایبرگلاس مقاوم به قلیا (AR-Glass) و پلاستر پایه سیمانی نوین وال‌مش، استانداردترین ترکیب اجرایی است.

دستورالعمل اجرایی وال مش در پروژه های ساختمانی

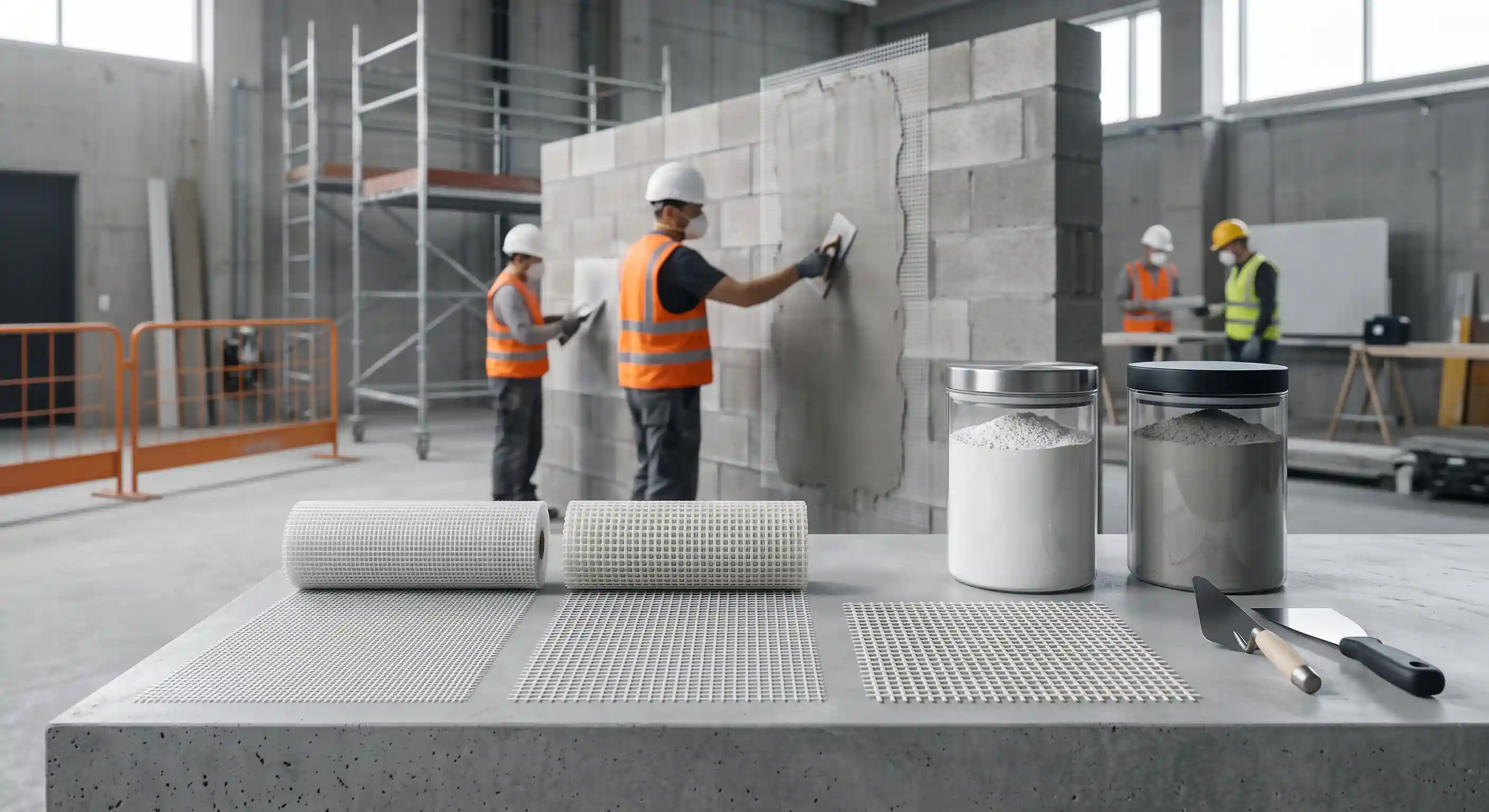

اجرای صحیح وال مش نیازمند رعایت دقیق ترتیب مراحل و نکات فنی است. در ادامه مراحل گام‌به‌گام اجرای وال مش بر روی دیوارهای بلوک سیمانی آورده شده است:

گام اول: آماده‌سازی دیوار و بستربازی

پیش از آغاز اجرا، باید سطح دیوارهای بلوک سیمانی از هرگونه گرد و غبار، روغن، عایق‌های اضافی و ملات‌های شل پاکسازی شود. در صورت وجود ناهمواری‌های شدید، سطح دیوار باید تسطیح گردد. همچنین اتصال دیوار با ستون‌ها و سقف باید طبق ضوابط با فوم یونولیت جدا شده باشد.

گام دوم: برش و آماده‌سازی نوارهای مش فایبرگلاس

نوارهای مش فایبرگلاس نوین وال‌مش متناسب با ارتفاع دیوار و طبق نقشه‌های اجرایی برش داده می‌شوند. عرض نوارها معمولاً ۲۰، ۳۰ یا ۵۰ سانتی‌متر بوده و فاصله قرارگیری آن‌ها از یکدیگر بر اساس محاسبات سازه‌ای تعیین می‌شود.

گام سوم: اجرای لایه اول پلاستر (لایه بستر)

یک لایه از پلاستر پایه سیمانی یا گچی با ضخامت حدود ۲ تا ۳ میلی‌متر بر روی مسیرهای مشخص‌شده دیوار کشیده می‌شود. این لایه بستر لازم را برای چسبیدن مش فراهم می‌سازد.

گام چهارم: قرار دادن نوار وال مش و فشردن آن

نوارهای مش فایبرگلاس بر روی لایه اول پلاستر مرطوب قرار داده شده و با ماله یا کاردک به آرامی فشرده می‌شوند تا پلاستر از میان چشمه‌های مش بیرون بزند. تأکید می‌شود مش نباید مستقیماً روی بلوک خشک قرار گیرد؛ بلکه باید کاملاً در پلاستر غوطه‌ور شود.

گام پنجم: اجرای لایه دوم پلاستر (پوشش نهایی)

بلافاصله پس از تثبیت مش، لایه دوم پلاستر با ضخامت ۲ تا ۳ میلی‌متر روی مش کشیده می‌شود تا شبکه فایبرگلاس به طور کامل مدفون گردد. ضخامت کل لایه کامپوزیتی نهایی معمولاً بین ۴ تا ۶ میلی‌متر خواهد بود.

گام ششم: نصب قطعات تثبیت‌کننده (پلاک و پیچ / نبشی پای دیوار)

در صورتی که طبق محاسبات نیاز به مهار اضافی باشد، قطعات نگهدارنده پلاستیکی یا فلزی به همراه پیچ و رول‌پلاک در نقاط انتهایی نوارهای وال مش نصب می‌شوند تا اتصال مکانیکی لازم به زیرسازی فراهم شود.

اصول مهندسی و محاسباتی در طراحی وال مش

طراحی سیستم وال مش یک فرآیند کاملاً مهندسی است و نباید به صورت تجربی یا تخمینی انجام شود. محاسبات وال مش بر اساس بار باد منطقه، شتاب طیفی زلزله، ضخامت دیوار بلوک سیمانی، ارتفاع آزاد دیوار و طول دهانه صورت می‌گیرد.

روش‌های اجرای وال مش: سراسری یا نواری؟

اجرای وال مش به دو روش کلی انجام می‌پذیرد:

• اجرای سرتاسری (Full Coverage): در این روش، تمام سطح دیوار بلوک سیمانی با مش فایبرگلاس و پلاستر پوشانده می‌شود. این روش بالاترین درجه ایمنی و مقاومت را ایجاد کرده و معمولاً برای دیوارهای با ارتفاع زیاد یا دیوارهای تحت بار باد شدید توصیه می‌شود.
• اجرای نواری (Strip Coverage): در این روش، نوارهای وال مش با عرض مشخص (مثلاً ۳۰ سانتی‌متر) و با فواصل معین (مثلاً ۵۰ تا ۱۰۰ سانتی‌متر) به صورت عمودی یا افقی روی دیوار نصب می‌شوند.

ابعاد چشمه و گرماژ مش فایبرگلاس

چشمه‌های مش فایبرگلاس (فتحات) نقش مهمی در درگیری مکانیکی پلاستر ایفا می‌کنند. چشمه‌های استاندارد معمولاً ابعادی بین ۴×۴ میلی‌متر تا ۱۰×۱۰ میلی‌متر دارند.

گرماژ (وزن بر واحد سطح) مش فایبرگلاس نیز متناسب با نیاز سازه‌ای انتخاب می‌شود. گرماژهای متداول برای وال مش از ۱۱۰ گرم بر متر مربع تا ۳۰۰ گرم بر متر مربع متغیر است. برای دیوارهای سنگین بلوک سیمانی، استفاده از گرماژهای بالاتر با مقاومت کششی حداقل ۱۰۰۰ نیوتن بر ۵ سانتی‌متر توصیه می‌شود.

محاسبه دقیق فاصله نوارها بر اساس ضابطه کنترل لنگر خمشی برون‌صفحه‌ای انجام می‌شود. هرچه فشار باد یا شتاب زلزله بیشتر باشد، فاصله بین نوارهای وال مش کاهش یافته یا عرض نوارها افزایش می‌یابد.

بررسی اقتصادی و ارزیابی زمان اجرای پروژه

یکی از مهم‌ترین دلایل استقبال گسترده سازندگان و مالکان پروژه‌ها از سیستم وال مش، توجیه اقتصادی چشمگیر و افزایش فوق‌العاده سرعت اجرا است. برای آشنایی با راهکارهای مقاوم‌سازی نوین وال‌مش و دریافت برآورد هزینه‌ها می‌توانید با کارشناسان ما مشورت کنید.

کاهش هزینه‌های مستقیم و غیرمستقیم

در سیستم وال پست سنتی، خرید قوطی‌های فولادی، نبشی‌ها، صفحه ستون‌ها، الکترود جوشکاری و همچنین دستمزد بالای جوشکاران حرفه‌ای، هزینه سنگینی را به پروژه فرض می‌سازد. در مقابل، وال مش با حذف کامل پروفیل‌های فولادی و فرآیندهای سنگین آهنگری، هزینه متریال و اجرا را تا ۴۰ الی ۶۰ درصد کاهش می‌دهد.

افزایش سرعت اجرای پروژه

نصب وال پست فلزی نیازمند اندازه‌گیری‌های دقیق، برش‌کاری، ساخت فریم، جوشکاری در ارتفاع و اتصال به سقف و ستون است که فرآیندی بسیار زمان‌بر و خطرناک محسوب می‌شود. اما وال مش بدون نیاز به ابزارآلات پیچیده و تنها با استفاده از کاردک و ماله توسط نیروهای نیمه‌ماهر نیز با سرعتی تا ۵ برابر بالاتر قابل اجرا است.

جدول زیر مقایسه‌ای همه‌جانبه میان وال پست فلزی و سیستم وال مش در دیوارهای بلوک سیمانی ارائه می‌دهد:

نتیجه اقتصادی نشان می‌دهد که وال مش بهترین جایگزین برای کاهش هزینه‌های ساخت‌وساز بدون کوچک‌ترین افت کیفیت ایمنی است.

کنترل کیفیت و آسیب‌شناسی خطاهای اجرایی وال مش

با وجود سادگی فرآیند اجرای وال مش، ناآگاهی از برخی نکات ریز فنی می‌تواند کارایی این سیستم را به شدت کاهش داده و مانع از اخذ تأییدیه ناظر سازه شود. در این بخش به بررسی مهم‌ترین اشتباهات اجرایی در دیوارهای بلوک سیمانی می‌پردازیم:

۱. استفاده از مش فایبرگلاس نامرغوب (غیرمقاوم به قلیا)

یکی از بزرگ‌ترین خطاها، استفاده از مش‌های فایبرگلاس معمولی (E-Glass) به همراه پلاستر پایه سیمانی است. سیمان در مجاورت رطوبت، محیطی به شدت قلیایی ایجاد می‌کند که الیاف فایبرگلاس بدون روکش زیرکونیوم را ظرف چند ماه به طور کامل تجزیه و نابود می‌سازد. حتماً باید از مش Zr-Glass دارای گواهینامه معتبر استفاده شود.

۲. چسباندن مستقیم مش به بلوک سیمانی خشک

گاهی اوقات مجریان مبتدی مش فایبرگلاس را مستقیماً روی بلوک سیمانی با میخ یا رول‌پلاک تثبیت کرده و سپس روی آن پلاستر می‌کشند. این کار باعث می‌شود لایه زیرین مش از پلاستر خالی بماند و پیوستگی کامپوزیتی ایجاد نشود. مش حتماً باید بین دو لایه پلاستر قرار گیرد.

۳. عدم رعایت هپپینگ (هم‌هم‌پوشانی) در اتصال نوارهای مش

در مواردی که نیاز به وصله کردن نوارهای وال مش وجود دارد، رعایت حداقل ۱۵ تا ۲۰ سانتی‌متر اورلپ (همپوشانی) الزامی است. عدم رعایت این نکته باعث ایجاد نقطه ضعف پیوسته در سطح دیوار خواهد شد.

۴. اتصال صلب دیوار به ستون یا سقف

پیوست ۶ آیین‌نامه ۲۸۰۰ تأکید می‌کند که دیوار غیرسازه‌ای نباید به ستون یا تیر چسبیده باشد. پر نکردن فواصل جداسازی با یونولیت یا فوم نرم، یکی از اشتباهات شایعی است که مانع از عملکرد صحیح وال مش در هنگام زلزله می‌شود.

۵. ضخامت نامناسب پلاستر

کم بودن ضخامت پلاستر باعث بیرون ماندن الیاف مش از زیر ملات و آسیب‌دیدگی آن می‌شود. از سوی دیگر، ضخامت بیش از حد نیز موجب سنگینی و احتمال انقباض و ترک‌خوردگی پلاستر خواهد شد. ضخامت استاندارد مجموع دو لایه بین ۴ تا ۶ میلی‌متر است.

اعتبارسنجی، استانداردها و خدمات نوین وال مش

انتخاب یک تامین‌کننده و مجری معتبر برای سیستم‌های مقاوم‌سازی، تضمین‌کننده امنیت سرمایه و جان ساکنان ساختمان است. مجموعه نوین وال‌مش با دارا بودن دانش فنی روز و تکیه بر استانداردهای ملی و بین‌المللی، گامی بلند در ارتقای کیفی صنعت ساختمان کشور برداشته است. جهت کسب اطلاعات بیشتر و ارتباط با متخصصان، می‌توانید به بخش تیم مهندسی نوین وال‌مش مراجعه کنید.

اخذ آسان تاییدیه سازمان نظام مهندسی

یکی از دغدغه‌های اصلی مهندسان سازه و مجریان، دریافت تأییدیه نهادهای ناظر از جمله سازمان نظام مهندسی و مرکز تحقیقات راه، مسکن و شهرسازی است. کلیه محصولات ارائه شده توسط نوین وال‌مش اعم از مش‌های فایبرگلاس مقاوم به قلیا و پلاسترهای ویژه، دارای گواهی‌نامه‌های فنی و مدارک آزمایشگاهی معتبر هستند.

خدمات جامع نوین وال مش برای پروژه‌ها

• طراحی و محاسبات مهندسی: ارزیابی نقشه ساختمان، محاسبه دقیق متراژ مش و نوع پلاستر مورد نیاز و ارائه دفترچه محاسباتی مورد تایید نظام مهندسی.
• تامین متریال استاندارد: ارائه مش‌های فایبرگلاس با بالاترین درصد زیرکونیوم (AR-Glass) و پلاسترهای پایه‌سیمانی و گچی اصلاح‌شده با افزودنی‌های پلیمری.
• نظارت و اجرای تخصصی: ارائه دستورالعمل‌های دقیق اجرایی و نظارت مستقیم بر عملکرد مجریان برای اطمینان از کیفیت نهایی کار.

هدف نوین وال‌مش، ارائه راهکارهای نوین مهندسی برای ارتقای دوام، ایمنی و بهره‌وری پروژه‌های عمرانی در سراسر کشور است.

با به‌کارگیری سیستم‌های وال مش نوین، دیوارهای بلوک سیمانی ساختمان خود را در برابر شدیدترین زلزله‌ها کاملاً ایمن و مقاوم سازید.
